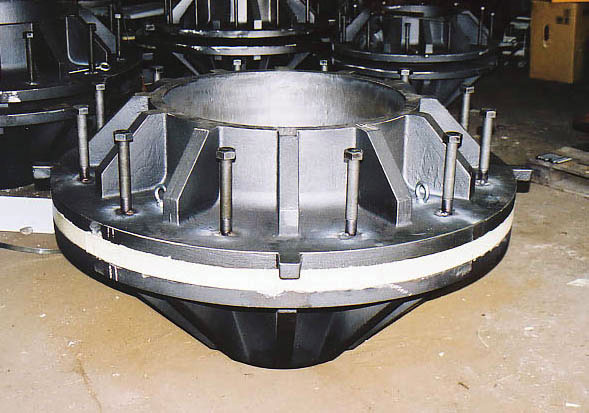

杭頭接合装置 〔場所打ち杭用〕
BP-CAP
［杭頭回転自由接合工法］
杭頭の固定度≒ゼロを実現した場所打ち杭用の完全ピン型杭頭接合装置
特長
- 曲率の異なる２球面の接触により、鉛直支持力の確保と転がり回転による回転剛性≒０を実現
- 杭頭完全ピン＝曲げ戻しモーメントゼロ
- 地中梁・杭断面の経済設計が可能
構成・機構
- 中央のゴム成形体、基礎・杭と接合する上・下部連結体の３部分より構成されています。
