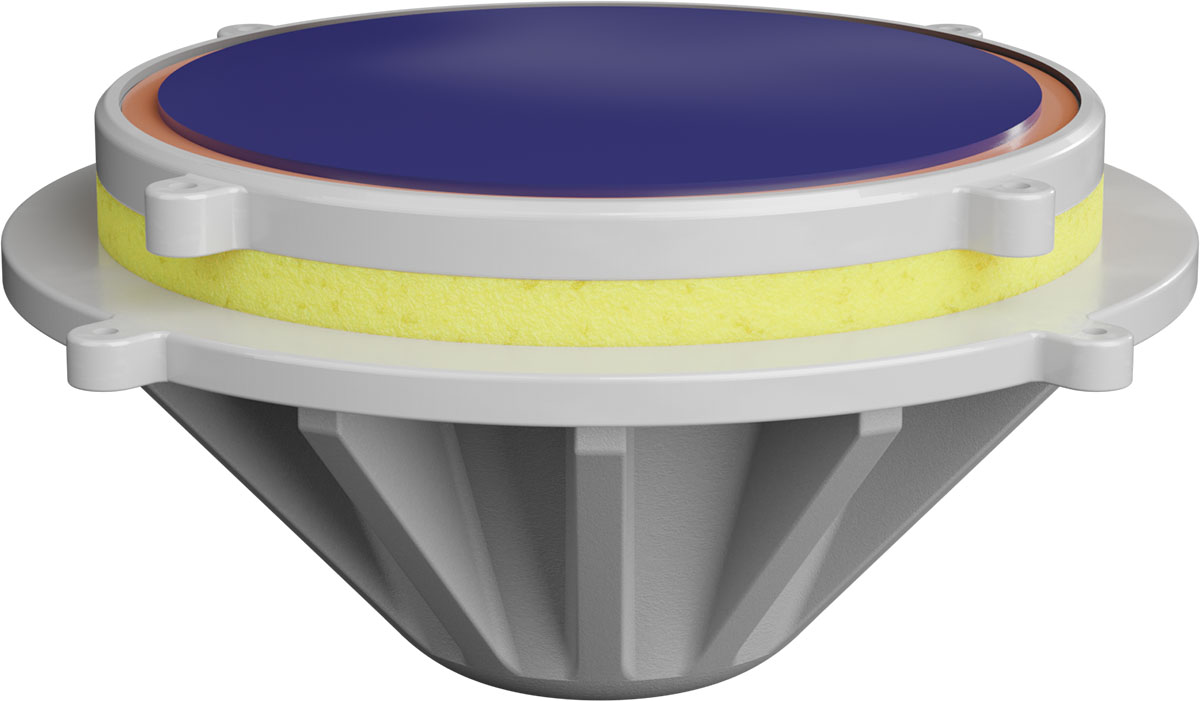

２段すべり型回転機構付すべり支承
BSL-WS_®
[Ball-point SLider - Double Slide]

１．「低摩擦すべり」と「中摩擦すべり」の２段階すべり機構

• BSL-WSは基本的構成を回転機構付すべり支承BSLと共通とし、すべり機構を２段階すべり仕様に拡張した装置です。
• 弱い地震動に対しては、「低摩擦すべり（μ=0.01～0.02）」で免震効果を発揮します。
• 強い地震動に対しては、「中摩擦すべり（μ=0.03～0.04）」に移行して建物の安全性を確保します。

２．上部構造体の応答性能向上

• 「弱い地震動（レベル０）」に対して応答加速度・応答層せん断力を約３０％～４０％低減
• レベル１～レベル２の強い地震動に対しては、BSLと変わらない性能を発揮します

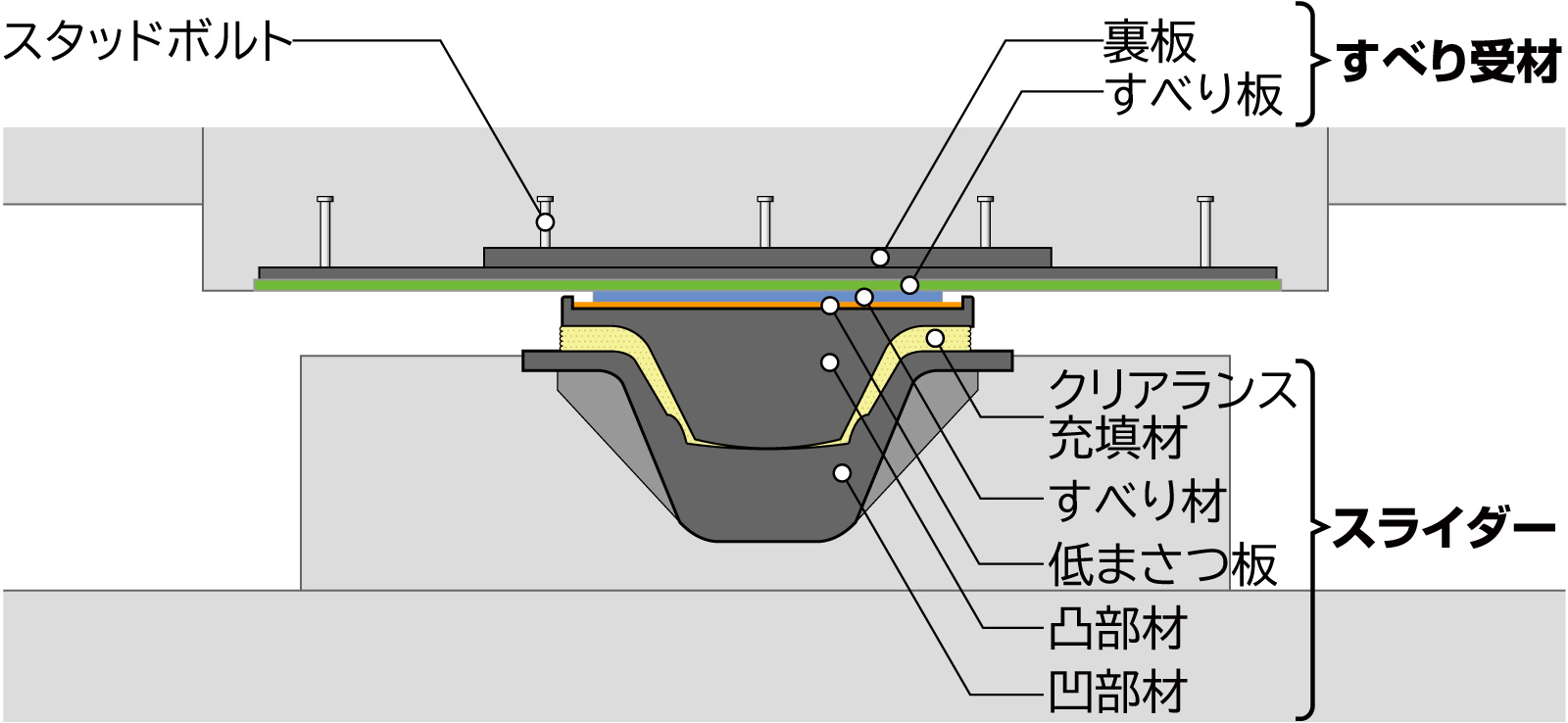

１.ＢＳＬ－ＷＳの構成

• 基本的な構成は回転機構付すべり支承BSLと同様、「すべり受け材」＋「スライダー」で構成されています。
• BSL-WSはすべり材の下面にもすべり面が構成されており、上下面が摩擦係数の異なるすべり面となっています。

上面 : すべり板（中摩擦）	2μ = 0.03～0.04
下面 : 低まさつ板（低摩擦）	1μ = 0.01～0.02

２. ＢＳＬ－ＷＳの２段すべり機構

1. 地震時には、まずすべり材下面側の「低摩擦すべり面」が滑動します。
2. 下面側のすべり領域である「低まさつ部（スライダー上面切削部）」の縁がストッパーとして機能し、低摩擦のすべり量を一定に制限します（両振幅で最大40mm）。
3. それ以上の大きな地震動が作用した場合は、すべり材上面側の「中摩擦すべり面」での滑動へと移行します。
4. 「中摩擦すべり面」はBSLと同じすべり性能となっているため、強い地震に対してはBSLと同等の免震性能を発揮します。

３. 「回転機構付すべり支承BSL」の高性能はそのままに

1. 「回転機構」＋「すべり機構」の直列構成で支持点の許容傾斜角 １／２０ (rad)
2. メンテナンスフリーの耐久性
3. 地中梁不要の優れた経済性
